Panasonic SGOLD

В некоторых телефонах Panasonic установлено железо от Infineon. Галочкой отмечены те модели, фото внутренностей которых имеется. Остальное заполнено либо по FCCID, либо по наитию.

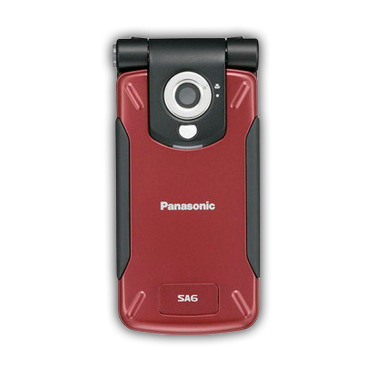

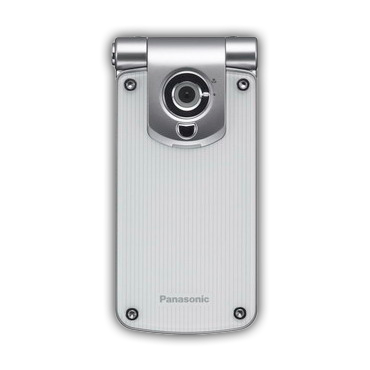

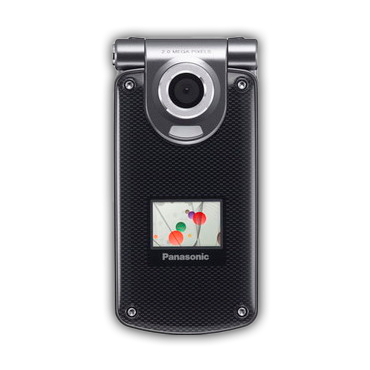

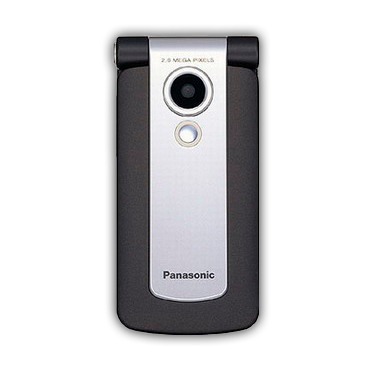

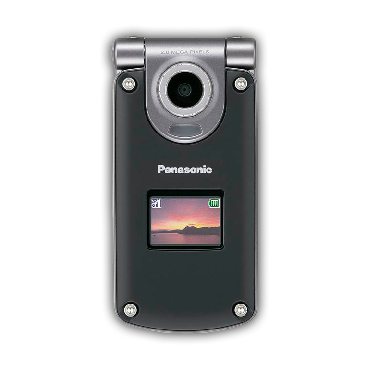

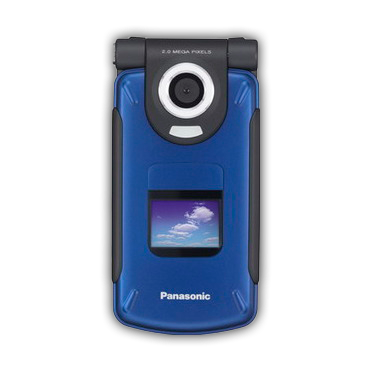

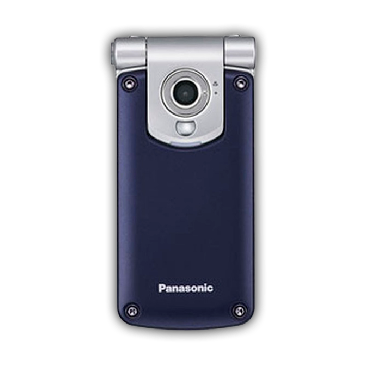

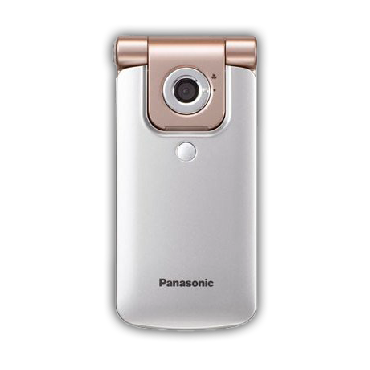

Model	VS2	VS3	VS6	VS7 ☑	SA6	SA7 ☑	MX6	MX7
FCCID		NWJ23C002A		NWJ26C001A
OS	APOXI	APOXI	APOXI	APOXI	APOXI	APOXI	APOXI	APOXI
CPU	PMB8875	PMB8875	PMB8875	PMB8875	PMB8875	PMB8875	PMB8875	PMB8875
POWER	?	PMB6812	?	PMB6811	?	PMB6811	?	PMB6811
RF	PMB6270	PMB6270	PMB6270	PMB6270	PMB6270	PMB6270	PMB6270	PMB6270
PAM	SKY77328	SKY77328	SKY77328	SKY77328	SKY77328	SKY77328	SKY77328	SKY77328
FLASH+RAM	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0	64/16: PF38F4460LVYTB0
Resolution&bit&size	240x320x24, 2.2"	240x320x24, 2.2"	240x320x24, 2.2"	240x320x24, 2.5" & 96x64x12	240x320x24, 2.2"	240x320x24, 2.5" & 96x64x12	240x320x24, 2.2"	240x320x24, 2.5" & 96x64x12
LCD	?	?	?	?	?	?	?	?
GPU	S1D13756	S1D13756	S1D13756	S1D13756	S1D13756	S1D13756	S1D13756	S1D13756
BT	no	no	PMB8761	PMB8761	no	PMB8761	no	PMB8761
IrDA	yes	yes	yes	yes	yes	yes	yes	yes
Camera	1.3 MP	1.3 MP	2.0 MP	2.0 MP	1.3 MP	2.0 MP	1.3 MP	2.0 MP
Macro switch	Outer	Outer	Inner	Inner	Outer	Inner	Outer	Inner
Bat.cap.	830 mAh	830 mAh	830 mAh	830 mAh	1660 mAh	1660 mAh	1660 mAh	1660 mAh
Covers	Static	Changeable	Static	Changeable	Static	Static	Changeable	Changeable
Dimensions	96x46x18.2mm, 98g	96x46x17.6mm, 102g	96x46x21mm, 101g	102x51x18.8mm, 113g	96x47x25mm, 127g	102x53x26mm, 140g	96x46x26mm, 130g	102x51x26mm, 144g

Проверка версии ПО

1. Включить телефон без SIM-карты.
2. Быстро ввести *#9999#.
3. Если ничего не произошло, то ввод был осуществлён недостаточно быстро.

Подключение к ПК

Возможно двумя методами:

1. USB-кабель. Позволяет передавать файлы, использовать PTEST режим и делать дамп содержимого флеш-памяти или RAM. И даже немножечко патчить.
2. UART-кабель. Используется для работы с помощью Chaos boot из V_Klay и x65flasher.
3. В теории Bluetooth (при наличии) и IrDA, но это не было нами протестировано.

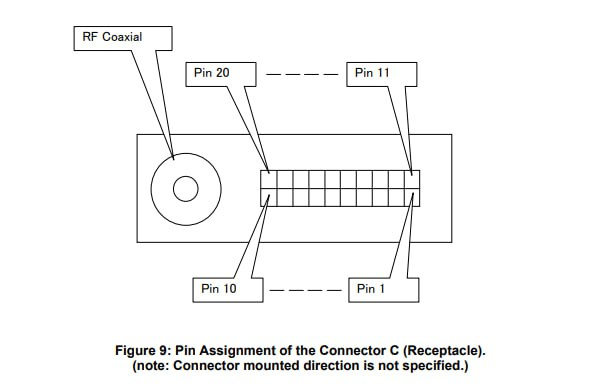

Разъём телефона

Разъём на данных телефонах это ARIB C.

Распиновка UART

Gnd	Rx	Tx
1	7	9

Распиновка USB

Gnd	D+ (USB_DP)	D- (USB_DN)	+5V (usb_vbus+ext_per)
1	2	3	4+5

Установка драйверов

Драйверы вполне подходят из диска от производителя. Скачать тут - VS7SA7_Handset_Manager_USB.zip Проверены на Windows XP и Windows 8.1 x86.

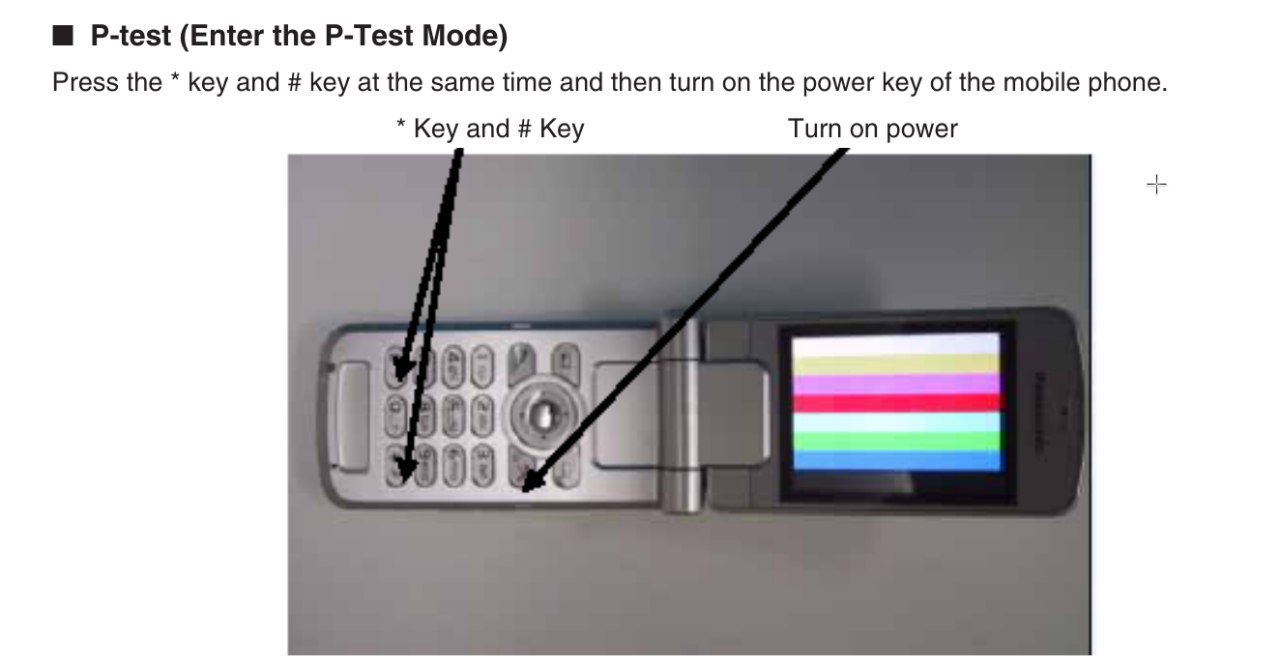

Как войти в PTEST

PTEST - production test - тестовый режим телефона. Предпочтителен для работы с телефоном в не предусмотренном производителем состоянии. Нажать одновременно * и #, и, пока они нажаты, включить телефон красной кнопкой.

Сервисное ПО

Применимо от самого Infineon с названием PhoneTool. Версии 50 и 60 дополняют друг друга: в 60 работает вкладка Audio и чтение/запись RAM, в 50 всё остальное.

Скачать

• PhoneTool x50 + патченная dwdio.dll
• [PhoneTool x60]

Установка

• x50: установить, заменить в месте установки dwdio.dll на патченный, пользоваться.
• x60: распаковать, импортировать в реестр x60factory-registri.zip\m\m\x60.reg, пользоваться.

Использование

После запуска в Settings указать нужный COM-порт. Подключение по кнопке Update info, если не получается с первого раза - понажимать кнопки V24 AT# on/off.

Дамп содержимого флеш-микросхемы

Можно сделать как из Linux, так и из Windows любым кабелем (USB или UART). Сначала надо ввести телефон в PTEST.

Arch Linux

yay -S pnpm
git clone https://github.com/siemens-mobile-hacks/node-sie-serial
cd node-sie-serial/
pnpm i
npx tsx examples/dwd-apoxi-memory-dump.js \
  --addr 0xA0000000 \     # Адрес в памяти, с которого начинается флеш-память устройства
  --size 0x4000000 \      # Длина считывания, 64 мегабайта
  --out ./sa7-vq24.bin \  # Имя файла, куда будет сохранено содержимое
  --port /dev/ttyACM0     # Путь к устройству

Windows

1. https://scoop.sh/
2. https://git-scm.com/downloads/win
3. scoop bucket add main
4. scoop install main/nodejs
5. corepack enable
6. git clone https://github.com/siemens-mobile-hacks/node-sie-serial
7. cd node-sie-serial
8. pnpm i
9. npx tsx examples/dwd-apoxi-memory-dump.js --addr 0xA0000000 --size 0x4000000 --out .\sa7-vq24.bin --port COM7

Разблокировка загрузчика

Аналогично возможна и на Linux, и на Windows любым кабелем (USB или UART). Выполняется из PTEST. Требуется для возможности записи флеш-памяти в телефон при помощи V_Klay или x65flasher.

Linux

1. cd node-sie-serial
2. npx tsx examples/dwd-apoxi-unlock-boot.ts --port /dev/ttyACM0

Windows

1. cd node-sie-serial
2. npx tsx examples\dwd-apoxi-unlock-boot.ts --port COM7

Запись флеш-памяти

Возможна только по UART. Кратко: устанавливаем V_Klay, подкладываем ему pmb8875_test_point.vkd в папку Program Files\Vi-Soft\V_Klay\loaders\ и после этого выбрав этот загрузчик соединяемся с телефоном на скорости 115200 для записи или 921600 для чтения. С x65flasher несколько проще: выбираем загрузчик "Телефон с введённым SKEY", работаем на тех же скоростях.

Прошивка более свежей версии ПО

Возможна только по UART. Сначала нужно сделать резервную копию своего EEPROM так как в нём содержатся калибровки радиотракта и батареи. Это можно сделать с помощью PhoneTool x50, указав файл конфигурации EEPROM (для VS7/SA7/MX7 это leopard_eep150.cfg). Сохранив резервную копию EEPROM, скачиваем дамп нужной версии, записываем его в телефон с помощью x65flasher или V_Klay. Затем снова подключаем телефон к PhoneTool x50 и импортируем в него сохранённый ранее дамп EEPROM.
